Bu incelemede ASUS'un oyunculara yönelik olarak piyasaya çıkardığı Z170 Pro Gaming anakatına, artıları ve eksileri ile daha yakından bakıyoruz.

Bu incelememizde oyunculara özel olarak üretilen Asus'un fiyat performans anakartı Z170 Pro Gaming'i inceliyoruz. Yapı olarak büyük olan anakart ATX Form Factor standartlarında. Net ölçüleri ise 12 inch x 9.6 inch yani 30.5 cm x 24.4 cm. Oyunculara özel bir çok ekstra özelliğin bulunduğu anakartın öne çıkan en önemli özellikleri ise oyun için ses, oyun için ağ ve Gamer's guardian gibi özelliklerin bulunması var.

Ortalama 600TL fiyat etiketine sahip olan anakart dahilindeki özellikler ile fiyat performans ürünü olarak bir tık öne çıkıyor. Asus Z97 Pro Gamer'ın bir üst sürümü olarak karşımıza çıkan Asus Z170 Pro Gaming'de öne çıkan en büyük değişim bellekte ve işlemci soketinde yaşanmış. Intel Z97, 1150 soket ile DDR3 bellek destekler iken, Intel Z170 1151 soket ile DDR4 bellek desteğine yükselmiş durumda. Bunun yanı sıra Z97'de olmayan ama Z170'de olan bir diğer özellik ise USB 3.1 girişinin olması.

[gallery columns="2" link="file" size="medium" ids="12937,12908"]

Dahili Grafik desteği;

Tümleşik grafik işlemcisi: Intel HD grafik desteği

Çoklu VGA çıkış desteği : HDMI/DVI-D/RGB/DisplayPort ports

• Desteklenen maksimum DVI-D çözünürlüğü: 1920x1200 60 Hz
• Desteklenen maksimum HDMI çözünürlüğü: 4096x2160 24 Hz / 2560x1600 60 Hz
• Desteklenen maksimum RGB çözünürlüğü: 1920x1200 60 Hz
• Desteklenen maksimum DisplayPort çözünürlüğü: 4096x2304 60 Hz

Maksimum paylaşılan bellek: 512 MB

Intel® desteği InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider

Tavsiye edilen işletim sistemleri;

• Windows® 7'nin 64bit sürümü
• Windows® 10'un 64bit sürümü
• Windows® 8.1'in 64bit sürümü

Asus Z170 Pro Gaming kutu ve kutu içeriği

Ön yüzeyini yukarıda paylaştığınız Asus Z170 Pro Gaming'in kutusunun arka yüzeyinde anakart ile ilgili öne çıkan özellikler yer alıyor. Bu özelliklerin yanı sıra birde sol tarafta anakartın giriş ve çıkışlarının gösterildiği birde şema bulunuyor. bunun emen altında ise temel bileşenlerin özelliklerinin ve neyi desteklediklerine dair teknik bilgiler yer alıyor.

Kutuyu açtığımızda ilk olarak karışımıza Asus Z170 Pro Gaming'in kendisi geliyor. Hemen altında ise kutu içeriğinin devamı bulunuyor. Hemen hemen her kutu içeriğinde bulunan Sata kablolarından 4 adet sata 6 GB/s kablosunun çıkması oldukça iyi. Ayrıca kutu içeriğinde birde 6lı sata yapışkanı bulunuyor. Bu kablo işaretçiler ile hangi kablonun ne kablosu olduğunu unutmamanız açısından oldukça iyi. Ancak bunlar kullanıldığında kasa içindeki hava akımına zararı olabilir, buna dikkat etmekte fayda var.

[gallery link="file" columns="2" size="medium" ids="12936,12904,12911,12910"]

Kutu içeriğinin tam listesi şu şekilde;

• Kullanıcı kılavuzu
• 4 adet SATA 6Gb/s kablosu
• I/O Kalkan
• 1 adet SLI köprüsü
• 1 adet M.2 vida paketi
• 1 adet işlemci yükleme aracı
• 1 adet destekleyici DVD (buna diriver dvd'si de diyebiliriz)
• 1 adet 12'si 1 arada kablo etiketi

Z170 Platform Controller Hub

Intel Z170 Express yonga setinin öne çıkan en önemli özelliği oldukça yüksek performans sunması ve bol porta sahip olması var. Bunun yanı sıra Z170 Overclock içinde oldukça uygun bir yonga seti. Özellikle 6. nesil bir İntel işlemci ile hız aşırtma yapacak iseniz Z170 burada öne çıkıyor. Ayrıca Bellek frakenslarını da 3400MHz'e kadar çıkarabiliyorsunuz.

Anakartın en önemli parçası olan Intel Z170 Express, en fazla 10 USB 3.0 yuvası, 6 SATA 6Gbit/s yuvası, 32Gbit/s M.2 ve PCIe 3.0 yol hız desteği ve dahili grafik (iGPU) fonksiyonları sağlar.

6. nesil Intel Skylake işlemciler için LGA 1151 desteği

1151 Soket sayesinde artık 6. nesil Intel Skylake işlemcileri anakartımız da kullanabiliyoruz. Ben inceleme yaptığım ana kartta Intel Core i-7 6700K işlemciyi kullandım, aşağıdaki görsellerde de görebilirsiniz. Anakarttın 1151 işlemci soketi i7 6700K, i5 6600K, i7 6700, i5 6600, i5 6500 i5 6400, i5 6100, i3 6098P, i5 6402P ve Pentium G4400 ile Celeron işlemciler ile uyumlu. Burada yazmayan 1151 soket diğer işlemcilerde bu anakartta çalışacaktır. Ancak biz K versiyon yani çarpan kilidi açık işlemcileri tercih etmenizi tavsiye ederiz. Zira bu anakart Overclock destekliyor ve iyi bir soğutucu ile hız aşırtma yapabilirsiniz.

• Intel 14 nm CPU'ları Destekler
• Intel Turbo Boost Teknolojisini Destekler 2.0 (cpu türüne bağlıdır)

Biz MOSFET soğutucusunu sökmek istemedik ve fotoğraflayamadık ancak MOSFET soğutmasının hemen altında işlemciyi beslemekten sorumlu olan Digi+ yer alıyor. Bu ana kartta ASP1400B Digi+ VRM EPU kullanılmış. Digi+'ın kontrol ettiği Onsemi 4C09N MOSFETlerin ise 40 Amper. 8+2 Faz düzeni bulunuyor.

Eğer ileri seviye Overclock yapmak gibi bir niyetiniz var ise, imdadınıza IDT 6V41547NLG Clock Generator yongası yetişiyor. Bu yonga sayesinde yaptığınız hız aşırtmaları daha stabil ve kontrollü bir şekilde gerçekleşiyor. Ayrıca overclock'dan doğabilecek sorunlar mümkün olduğunca en aza indirgeniyor. Asus'un sunduğu bu yonga sayesinde 400 MHz kadar overclock yapmak mümkün kılınıyor.

[gallery columns="2" size="medium" link="file" ids="12858,12861,12859,12860,12862,12863"]

XMP destekli bellek teknolojisi ve O.C desteği

Çift kanal bellek mimarisinin kullanıldığı ana kartta toplamda 4 adet DIMM slotu bulunmakta. Her biri max 16GB bellek çalıştırabilir DIMM slotları DDR4 bellekleri destekliyor. 4x16=64GB, yani Asus Z170 pro gaming toplamda 64GB bellek desteğine sahip.

Yukarıda da belirttiğimiz gibi DIIM slotları çift kanal çalışmakta, yani iki adet belleğiniz olduğunu da (aşağıdaki görselde de gördüğünüz gibi) bunları yan yana değilde, ilk olarak gri slotlara, daha sonra siyah slotlara takmanız gerekiyor.

Z170 yonga setini kullanan anakart bize O.C ile hız aşırtma imkanı da tanıyor. İşlemcinin ayın sıra varsayılanı 2133 MHz olan bellek slotları da Overclock ile 3400 MHz'e kadar çıkarılabiliyor. Desteklenen MHz'ler ise şu şekilde: 2133, 2400(O.C.), 2600(O.C.), 2666(O.C.), 2800(O.C.), 2933(O.C.), 3000(O.C.), 3100(O.C.), 3200(O.C.) 3333(O.C.), 3400(O.C.). Bunu yapabilmenizin sebebi ise Intel Extreme Memory Profile yani XMP desteğinin ana kartta bulunması.

[gallery columns="2" link="file" size="medium" ids="12851,12850" orderby="rand"]

PCI Slotları ve detaylı özellikleri

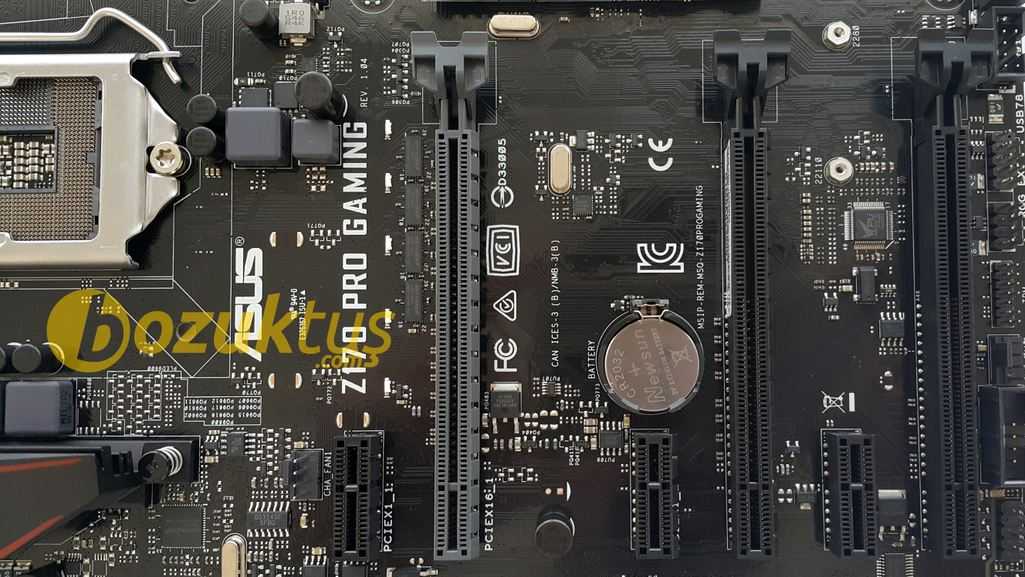

Üç farklı PCIe girişi sayesinde anakartımıza üç farklı ekran kartı takmamız mümkün, ancak 3 ekran kartı demek, 3 katı güç demek değil. Anakartın üzerinde gördüğümüz gri renkteki PCI Express slotu x16 gücünde çalışmakta, bu yüzden en güçlü olan slot. Tek ekran kartımız var ise bunu gri renkteki x16 slotuna takmamız gerekiyor. Daha sonra ise ikinci ekran kartımızı ortadaki PCIe slotuna takmamız gerekiyor. Diğer 2 slotunun gücü ise x8 ve x8 şeklinde olduğu için buralara takılan ekran kartları tam gücüyle çalışmaz.

• 1 Ekran kartı: x16
• 2 Ekran kartı: x8+x8 yani x16
• 3 Ekran kartı: x8+x8+x4 yani x20

Her zaman en güçlü tek ekran kartı daha iyi bir tercihtir, ancak ihtiyacınız yüksek ise çift CPU ekran kartları hariç edebilirsiniz. NVIDIA GeForce 9800 GX2, GeForce 7950 GX2 yada AMD R9 295X2 ile Quad SLI yada Quad Crossfire yapabilirsiniz.

Anakart üzerinde bulunan bir diğer PCI Express slotları ise kısa olan x1 slotları. bu slotlardan da anakartımız da 3 adet bulunmakta.

PCI Express yuvaları;

• 2 adet PCI Express 3.0/2.0 x16 (Single at x16, dual at x8/x8)
• 1 adet PCI Express 3.0/2.0 x16 (max at x4 mode)
• 3 adet PCI Express 3.0/2.0 x1

Çoklu PCU desteği;

• NVIDIA Quad-GPU SLI teknolojisini destekler.
• NVIDIA 2-Way SLI teknolojisini destekler.
• AMD Quad-GPU CrossFireX teknolojisini destekler.
• AMD 3-Way CrossFireX teknolojisini destekler.

ASMedia ASM1480 hat anahtarları

Çoklu ekran kartı desteği ile birlikte PCI Express kanallarının bölünmesini ise ASMedia hat anahtarları sağlıyor. Bunlar ana kartın PCIe x16 girişinin hemen altında bulunuyor. Aşağıdaki görselde de gördüğünüz gibi bu ana kartta ASMedia'nın ASM1480 hat anahtarlarından 4 adet bulunmakta.

Asus Z170 Pro Gaming'in arka portları

Asus Z170 Pro Gaming anakartın paneline baktığımızda genel kullanıcı kitlesi için gerekli girişleri görüyoruz. Anakart 4 farklı ekran girişi ile oldukça zengin durumda. 6. nesil işlemci desteği ve DDR4 desteği gibi üstün özellikler olan bir anakart da D-Sub bağlantısın yani VGA bağlantısını görmez anakarta bir artı kazandırıyor. Böylece eski monitörü olan kullanıcılar extra aparata gerek duymaksızın VGA ekranlarını anakart da bağlayabilirler. Ancak artık kaliteli bir görüntü almak için HDMI yada DVI portu kullanmanız çok önemli.

Intel i219V Gigabit LAN kontrolcü ile Ethernet portu da oldukça iyi bir performans sunuyor. Bu LAN kontrolcü yine oyuncular düşünülerek geliştirilmiş. Asus'un Gamer First III yazılımının sunduğu destek ile birlikte daha düşük CPU kullanımı sağlanmış. Ayrıca yine Gamer First III'ün oyunlara öncelik atama özelliği, daha stabil bir internet bağlantısı ile oyun deneyimi sunuyor. Ethernet Portunun hattan gelebilecek yüksek voltaja ve elektrostatik boşalmaya karşıda Anti-Surge LAN Guard koruması bulunmakta.

Sadece arka panelde değil bir çok girişte ve çıkışta sıfırlanabilir sigortalar bulunuyor. USB, LAN, Ses ve VGA portlarının arkasında ise Transient Voltage Supressor (TVS) diyotları bulunmakta.

Tamamı paslanmaz çelikten üretilen arka portlardaki diğer iki özellik ise USB 3.1 ve 7.1 ses çıkışlarının bulunması. Bunlarla ilgili daha detaylı bilgiyi ayrıca aşağıda yazdık.

Sırası ile arka portların tam listesi şu şekilde;

• 1 adet PS/2 klavye/fare combo bağlantı noktası (sağ üstde bulunan mor&yeşil giriş)
• 2 adet USB 2.0 (sağdaki combo bağlantı noktasının hemen altındaki girişler)
• 1 adet DisplayPort  (sağdan 2. sıra, combo bağlantı noktasının yanı, HDMI girişinin üstü)
• 1 adet HDMI (sağdan 2. sıra, USB 2.0'ların yanı, DisplayPort'un altı)
• 1 adet D-Sub diğer adı ile VGA (sağdan 3. sıra, DisplayPort'un yanı, DVI girişinin üstü)
• 1 adet DVI (sağdan 3. sıra, HDMI girişinin yanı, D-Sub'ın altı)
• 4 adet USB 3.0 (soldan 3. sıra, D-Sub ve DVI girişinin yanı)
• 1 adet LAN RJ45 portu (soldan 2. sıra, üstte, USB 3.0 girişlerinin yanı)
• 1 adet USB 3.1 Type-A (soldan 2. sıra, ortada ve kırmızı renkte, USB 3.0 girişlerinin yanı)
• 1 adet USB 3.1 Type-C (soldan 2. sıra, altta, USB 3.0 girişlerinin yanı)
• 5 adet Audio jack(s) (soldan 1. sıra, LAN RJ45 portunun ve USB 3.1 girişlerinin yanı)
• 1 adet Optik S/PDIF çıkışı (soldan 1. sıra, LAN RJ45 portunun ve USB 3.1 girişlerinin yanı)

USB desteği ve arkasındaki teknolojiler

Asus Z170 Pro Gaming'in en güzel özelliklerinin bir tanesi de ileriye dönük teknolojiler ile donatılmış olması. Bunu Anakartın desteklediği USB sürümlerinden ve girişlerinden de görebiliyoruz. Hali hazırda Intel Z170 cipset ile gelen USB 3.0 desteğinin yanı sıra Asus bu anakartta bizleri daha uzun süre idare etmesi açısından ASMedia USB 3.1 controller kullanmış.

ASMedia USB 3.1 controller bize 2 adet USB 3.1 girişi sağlıyor. Bu girişlerden bir tanesi USB 3.0 ve USB 2.0 ile de kullanabildiğimiz standart Type-A girişi olurken, diğer giriş ise görmeye pek alışık olmadığımız Type-C, Reversible girişi. Anakartta USB 3.1 Type-C girişinin olması, teknolojinin uç noktasında yaşayanlar haricinde, şimdilik bir işimize yaramasa da, gelecekte çok işimize yarayacak.

• 1 adet USB 3.1 (Tip-A arkada)
• 1 adet USB 3.1 (Type-C, Reversible arkada)
• 6 adet USB 3.0 (4 adet arkada, 2 adet kartta)
• 8 adet USB 2.0 (2 adet arkada, 6 adet kartta)

Supreme FX ses teknolojisi ile oldukça başarılı bir ses çıkışı sağlanıyor

Hali hazırda SupremeFX ses teknolojisinin olması bu kartı oyuncu odaklı bir kart olarak yukarılara taşıyor. Aşağıdaki görselde de göreceğiniz SupremeFX yazısının olduğu kutunun amacı EMI (elektromanyetik parazit) korumasını sağlamak. Realtek ALC1150 ses yongası ve yalıtımlar bize oldukça iyi bir ses kalitesi olarak dönüyor. Üstelik 8-Kanal (7+1) ses desteği de bulunuyor.

Oyunculara sunulan bir diğer ses iyileştirmesi ise anakarttaki Texas Instruments Op Amp. Özellikle kulaklık kullanan oyuncular bu özellik sayesinde daha kalitesi ses alabiliyorlar, ancak bunun için iyi bir kulaklığa ihtiyacınız var zira orta seviye ve altı kulaklıklar da bu hassasiyet kulaklık tarafından desteklenmez. 300 Ohm'a kadar desteklenir.

Ses konusunda oldukça hassas davranan Asus, anakartı Z170 Pro Gaming'de birde meşhur Nichicon kondansatörler kullanmış. Bu kondansatörler sayesinde harici bir ses kartına olan ihtiyaç da oldukça azaltılmış durumda. Zira Nichicon kondansatörler sayesinde ses sanallıktan çıkıyor ve doğallığa doğru gidiyor.

Ayrıca anakartta birde oyuncular için Sonic Radar II teknolojisi bulunuyor. Bu teknoloji bize FPS oyunlarda silah seslerinin nereden geldiğini gösteriyor. böylece çevrenizden gelen seslere göre düşmanın yönünü görüp, o tarafa hamle yapabiliyorsunuz.

M.2 ile daha hızlı SSD'ler desteklenmekte.

Normal bir Sata bağlantısının üzerinde hız sunan M.2 ile SSD hızında olumlu yönde arttırmak mümkün. Anakartta Sata Express'de mevcut ancak sistem kurmak için M.2 kullanmak daha mantıklı olacaktır. Uzunluk olarak ise Asus Z170 Pro Gaming 42mm, 60mm, 80mm ve 110mm M.2 SSD ile uyumlu.

Ayrıca belirtmekte fayda var. Eski nesil anakartlara göre bu anakartta M.2 ile birlikte Sata Express de kullanabiliyorsunuz. Yani eskiden M.2 SSD kullandığınızda Sata Express kullanamıyorduk yada Sata Express kullandığınızda ise M.2 kullanamıyorduk. Intel Z170 sayesinde bu sorunda ortadan kalmış durumda.

Sata Express ve Sata portları

M.2'ye alternatif ayrı hızdaki portumuz Sata Express yine bize oldukça hızlı bir SSD performansı sunuyor. M.2 ve Sata Express 10 GB/s hıza kadar çıkabiliyorken, Standart sata 3.0 bağlantısı 6 GB/s hıza kadar destek sunuyor.

Anakartın üzerinde 4 adet 6 GB/s Sata bağlantısı mevcut. 2 ader Sata 3.0 bağlantısı da Sata Express'de mevcut. Yani Sata Express kullanmıyor iseniz 2 adet daha Sata 3.0 bağlantısına sahip oluyorsunuz.

Anakart üzerindeki çeşitli bağlantılar

• 1 adet USB 3.0 bağlantıları ek olarak 2 USB 3.0 portları destekler (19-pin)
• 3 adet USB 2.0 bağlantıları ek olarak 6 USB 2.0 portları destekler
• 1 adet COM port bağlantısı
• 1 adet SATA Express connector: Gri, Compatible with 2 x SATA 6.0 Gb/s ports

  4 adet SATA 6Gb/s bağlantısı(ları)

• 1 adet M.2 Socket 3 with M Key design, type 2242/2260/2280/22110 storage devices support (Supports both SATA & PCIE SSD)
• 1 adet CPU Fan bağlantısı (1 adet 4-pin)
• 1 adet CPU OPT Fan bağlantısı (1 adet 4-pin)
• 3 adet Chassis Fan bağlantısı(ları) (3 adet 4-pin)
• 1 adet 24-pin EATX Güç bağlantısı (Anakartı besleyecek güç bağlantısı)
• 1 adet 8-pin ATX 12V Güç bağlantısı (İşlemciyi besleyecek güç bağlantısı)
• 1 adet Ön pane ses bağlantısı (AAFP)
• 1 adet Sistem panel
• 1 adet Termal sensör bağlantısı
• 1 adet CPU OV
• 1 adet Clear CMOS anahtarı
• 1 adet 5-pin EXT_FAN(Extension Fan) connector
• 1 adet ROG extension (ROG_EXT) header(s)
• 1 adet 14-1 pin TPM connector

TPM connector nedir?

TPM'in açılımı Güvenilir Platform Modülü'dür. Kısaca donanımsal bir şifreleme ile sabit diskinizi daha güvenli bir şekilde şifrelemeye yarar. TPM connector oldukça güçlü olan BitLocker sürücü şifrelemesi gibi özellikleri sağlayan bir mikro yongadır. Bu güvenlik yönteminin en büyük avantajları ise TPM şifresinin sadece kurulduğu TPM yaongasında çözülebilir olması ve şifrelemenin yazılımsal değilde donanımsal olmasıdır. Şifreleme sabit disk yerine TPM mikro yongasında depolanır, böylelikle anahtarlarınızı ele geçirmek amacıyla tasarlanan saldırılara karşı daha güçlü koruma sağlanır.

Eğer bir TPM kullandıysanız ve BitLocker şifrelemesi yaptıysanız sisteminiz ve donanımlarınız güvende olacaktır. Bilgisayarınızı başlattığınızda TPM işletim sisteminizde risk oluşturabilecek güvenlik denetimlerini yapar ve disk hataları, temel giriş ve çıkışlar, başlangıç bileşenleri üzerindeki değişiklikler veya sabit diskinizin başka bir bilgisayarda kullanılıp kullanılmadığını denetler ve size bildirir. Bu gibi bir durum oluşmuş ise sizden kilidi açmak için BitLocker kurtarma parolasını sorar. Parola girilmez ise sisteminiz donanımsal bir şifreleme ile kilitli tutulur.

Clear CMOS nedir?

Anakartın üzerinde bir Clear CMOS jumper var. Bu sayede BİOS'u kısa devre yöntemi ile sıfırlamamız da mümkün. Eğer sisteminizde bir sıkıntı var ise ve bunun BİOS ayarlarından kaynaklandığını düşünüyor iseniz Clear CMOS jumper'ı bir yana kaydırarak sıfırlama yapabilirsiniz.

Bu işlemi yapmadan önce sistemin gücünü tamamen kesin ve Clear CMOS jumper'ı bir yana kaydırın ve 1dk kadar bekleyin, daha sonra tekrar eski haline getirin. Jumper'ın mevcut durumu 1-2 normal, 2-3 ise clear durumudur. (bu anakartta sadece 2 adet olduğu için kaydırma yapmanıza gerek yok, kısa devre yaptırmanız yeterli)

[gallery link="file" columns="2" size="medium" ids="12878,12877"]

Turbo Processing Unit yani TPU yongası özellikleri ve işlemleri

Özellikle Overclock işlemlerinde ve Bios'dan yaptığımız değişiklerin ilk emredildiği yer TPU yongasıdır. Asus'da sıklıkla kullanılan TPU yongası, sistemin daha stabil çalışmasında önemli rol üstleniyor. Bios'dan gelen tüm emirlerin yerine getirilip getirilmediğini TPU yongası takip eder ve böyle sistem daha iyi yönetilir. Bunun dışında TPU yongası, EPU yongasının aksine, sistemi en iyi performansı sunacak şekilde ayarlar.

NuvoTon NCT6793 Super IO Controller

Supreme FX ses bileşenlerinin hemen üzerinde bulunan NuvoTon çip ise anakarttın üzerindeki fanları ve işlevleri kontrol ediyor. Super IO Controller ismiyle bilinen bu çip NuvoTon'un NCT6793 çipi.

Q LED özelliği ile hatalı donanımları kolayca ayırt edebilirsiniz

Eğer sisteminizde bir sorun varsa ve açılmıyor ise burada devreye Q LED giriyor. 4 farklı ışık ile sizi uyaran Q LED'ler Bellek, CPU, PCI (grafik kartı) yada Boot ile ilgili problemleri gösteriyor. Böylece sorunun hangi bileşenden kaynaklandığını kolayca anlayabiliyorsunuz ve ona göre işlem yapabiliyorsunuz.

Bir inceleme yazısının daha sonuna geldik, Asus Z170 Pro Gaming'in artıları ile eksilerine aşağıdan ulaşabilirsiniz. Bu anakart bizden 10 üzerinden 8 almayı başardı. Bizimle iletişim sayfasından iletişme geçerek incelememiz için ürün gönderebilir, ürün sponsoru olabilirsiniz. Akınıza takılan her türlü soruyu, yorum yazarak bize sorabilirsiniz. Bir sonraki incelemede görüşmek dileğiyle...
